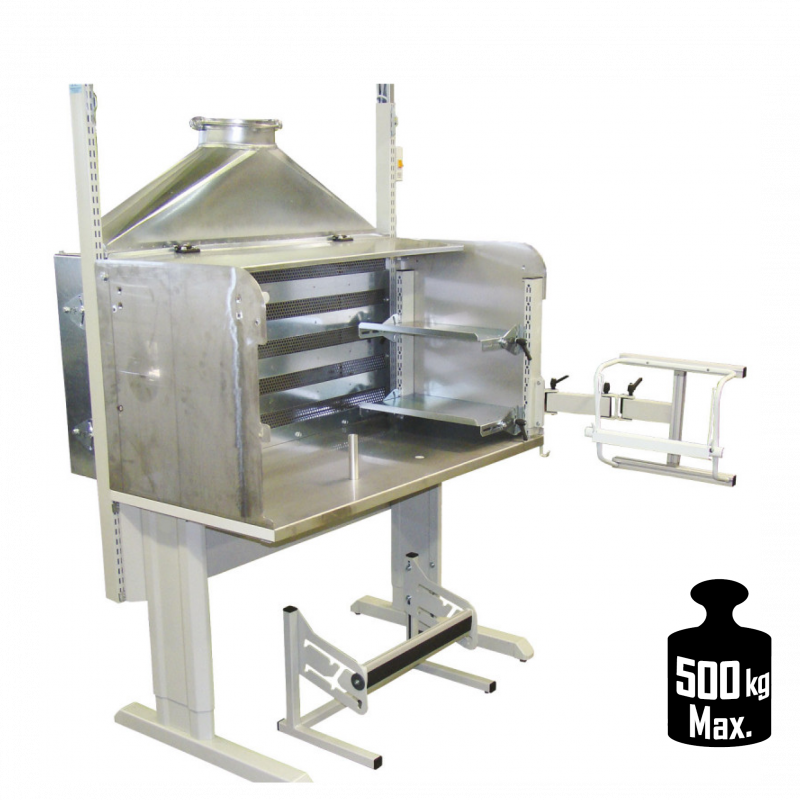

Poste de travail aspiration frontale L 1500 x P 750 mm

Ce poste de travail permet de capter frontalement les émanations lors d’opérations de nettoyage, de soudure sur un poste aménageable.

Ergonomie :

  • Piétement en L pour le passage des jambes, fermeture arrière pour intimité et rigidité (berceau).
  • Fermetures latérales pour canaliser les vapeurs issues du process, aménageables de 2 cadres latéraux M500 pour implantation de tablettes...

Caractéristiques :

  • Principe de fonctionnement : les vapeurs dégagées sur le poste de travail sont captées au travers des fentes réparties sur le dosseret aspirant, et ce grâce à la dépression créée par un motoventilateur centrifuge, fixé à l’extérieur. L'air contenant les vapeurs est évacué à l’extérieur du bâtiment via un réseau de tuyauterie de 3 mètres maximum et d’un terminal de refoulement.
  • Débit estimé en appliquant la formule de la CRAM INRS pour ce type de dispositif, et en considérant une vitesse de 0,6 m/s au point d'émission le plus défavorable : 2.500 m3/h. Pression : 40 mm CE.
  • Vitesses de captation au point d'émission : 0,6 m/s - de transport : 16 m/s - de refoulement : 12 m/s.
  • Volet supérieur escamotable sur charnières.

Construction :

  • Structure : peinture époxy ESD, gris clair (en standard), charge 500 kg - Réglable en hauteur de 670 à 1120 mm.
  • Côtés en inox, plus 2 cadres latéraux perforés : pour fixation accessoires M500 et toute la gamme des bras articulés.
  • Hotte acier gavanisé.

Hotte d’aspiration aux normes ATEX :

  • Coque soudée en continu, en acier galvanisé, porte d'inspection sur la coque, grille de protection à l'aspiration et au refoulement, pavillon d'aspiration en laiton (fonction anti-étincelles), joints silicone entre toutes les parties boulonnées.
  • Turbine à pales à réaction équilibrée statiquement et dynamiquement.
  • Joint d'étanchéité autour de l'arbre moteur en VITON®, disque en laiton au passage de l'arbre moteur.
  • 1 préfiltre type PRECLEAN à moyen rendement (88 % mesuré selon la méthode ASHARE 5276 st.d), cloison filtrante en fibre de verre polyester traité avec résines synthétiques.
  • 1 filtre à poches type SMOCLEAN en fibre ou microfibre de verre à haut rendement (95 % mesuré selon la méthode ASHARE 5276 st.d).

Option motoventilateur centrifuge :

  • Type : PR 400/4 ATEX - Puissance installée : 0,55 kW - Puissance absorbée : 0,46 kW - Vitesse de rotation : 1 380 tr/min.
  • Tension d'alimentation : 230/400 V - 50 Hz - Niveau sonore à 1,5 m : 63 dB(A) (suivant les normes UNI) - 75 kg.
