Table à billes, coussins pneumatiques, butées à lame : le convoyage manuel expliqué

Catégorie : Ergonomie & aménagement industriel — Lecture : 6 min

Sur une ligne d'assemblage, faire circuler une pièce d'un poste à l'autre ne demande pas toujours un convoyeur motorisé. Dans de nombreux ateliers, un système entièrement manuel — plateaux à billes, coussins pneumatiques et butées à lame — suffit à assurer un flux fluide, précis et silencieux, sans variateur ni automate à programmer.

Ce trio d'éléments, souvent invisible une fois la ligne installée, fait pourtant toute la différence entre un poste où l'opérateur pousse une pièce à bout de bras et un poste où la pièce glisse, se bloque et repart d'elle-même au bon moment. Voici comment ça fonctionne, et comment nous l'avons mis en œuvre sur une ligne d'assemblage ergonomique à 3 postes.

Pourquoi choisir un convoyage manuel plutôt que motorisé ?

Un convoyeur motorisé impose une cadence fixe, nécessite une alimentation électrique dédiée, un automate et une maintenance régulière. Un convoyage manuel par tables à billes s'affranchit de tout cela : chaque opérateur avance la pièce à son propre rythme, sans risque d'arrêt de ligne pour une panne électronique. C'est une solution particulièrement adaptée aux lignes courtes, aux petites et moyennes séries, et aux ateliers qui appliquent une démarche Lean Manufacturing ou 5S.

La table à billes : la pièce glisse dans toutes les directions

Une table à billes est un plateau modulaire composé de billes en acier, implantées sur une tôle et intégrées entre les longerons du convoyeur, à la place des rouleaux. Sa particularité : contrairement à un rouleau, qui ne guide la pièce que dans un seul axe, la bille autorise un déplacement dans toutes les directions — translation, rotation, transfert orthogonal. Selon les gammes, les billes vont de 22 à 25,4 mm de diamètre, pour une charge admissible de 20 à 150 kg par point d'appui. On les retrouve aussi bien sur les postes fixes que sur les convoyeurs de liaison entre deux postes.

Le coussin pneumatique : lever la pièce pour la bloquer et travailler dessus

Livrée en roue libre sur ses billes, une pièce ne resterait pas assez stable pour qu'un opérateur y travaille. C'est le rôle du coussin pneumatique : intégré au même plateau que les billes, il se gonfle sous pression d'air (généralement 3 à 6 bars selon les gammes) pour soulever légèrement la pièce au-dessus du niveau des billes et la bloquer en position. L'opérateur peut alors visser, coller, contrôler ou assembler sans qu'elle ne bouge. Une fois l'opération terminée, le coussin se dégonfle : la pièce redescend sur les billes et repart en glissant librement vers le poste suivant. Chaque coussin supporte typiquement de 9 à 10 kg.

La butée à lame anti-retour : un sens de circulation sans motorisation

Sur un convoyeur manuel, rien n'empêche mécaniquement une pièce poussée trop fort de repartir en arrière — sauf la butée à lame anti-retour. Montée en sortie de zone ou en entrée de poste, elle associe un rouleau et deux lames : une lame supérieure soudée qui fait office de butée fixe, et une lame inférieure, plus légère, qui autorise le passage dans un sens et se referme par gravité pour interdire le retour. Une simple pression manuelle sur les billes de déverrouillage suffit à libérer la pièce si besoin de la reprendre en sens inverse. Il existe aussi des versions fixes (simple tôle pliée) ou à commande déportée, pour les configurations où l'accès direct à la butée est limité.

Exemple concret : une ligne d'assemblage ergonomique à 3 postes

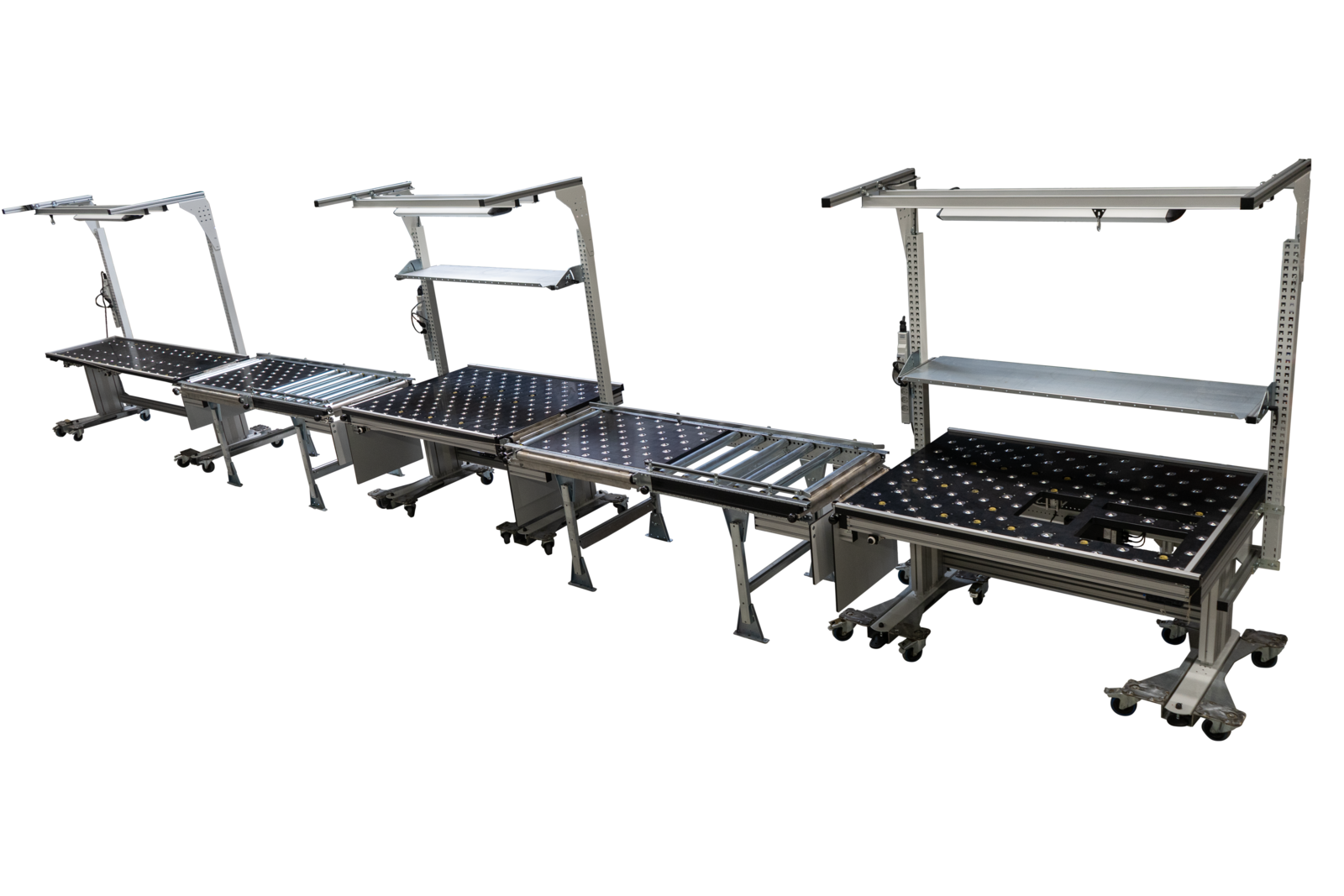

Nous avons récemment étudié, fabriqué et installé pour un client industriel une ligne d'assemblage à 3 postes reposant entièrement sur ce principe. Chaque poste — réglable en hauteur de 694 à 1094 mm pour s'adapter à chaque opérateur — et chaque convoyeur de liaison intègrent des plateaux à billes acier (Ø22 mm, charge 150 kg par boîtier), complétés par des coussins pneumatiques (charge 10 kg) pour bloquer la pièce en cours de travail, et des butées à lame anti-retour pour verrouiller le sens de circulation entre les postes. Résultat : un flux continu et entièrement manuel, sans aucune motorisation entre le premier et le dernier poste.

Nos solutions de convoyage manuel

Pour équiper vos lignes d'assemblage ou d'emballage, nous proposons une gamme complète de solutions de convoyage manuel :

• Table à billes — plateaux modulaires à intégrer sur vos convoyeurs à rouleaux libres, pour la rotation, le transfert orthogonal et le blocage du produit.
  → Voir la table à billes
• Coussins pneumatiques — levage et immobilisation de charges sur convoyeur, pour bloquer une pièce en position de travail.
  → Voir les coussins pneumatiques
• Convoyeur industriel sur mesure — conception complète de votre ligne de convoyage, gravitaire ou motorisée, adaptée à votre flux et à votre atelier.
  → Voir nos convoyeurs industriels

Notre bureau d'études intègre ces éléments directement dans la conception de votre ligne, en fonction de vos contraintes de flux, de charge et d'ergonomie.
