Focus : Îlot de travail ergonomique

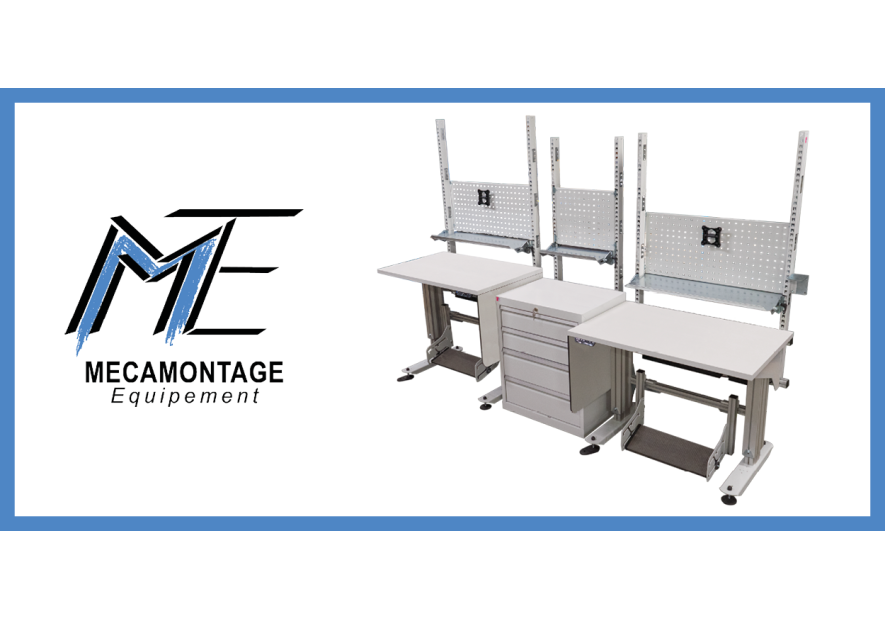

Découvrez notre dernière réalisation, l'ilot de travail ergonomique composé de deux postes de travail réglables en hauteur électriquement avec mémoire de position.

Ces postes disposent d'un aménagement frontal sur montant perforé et d'un repose-pied antifatigue.  Ils sont positionnés autour d'un bloc tiroir qui permet une optimisation du rangement entre les postes.

 Descriptif des postes

Structure MPALE300 motorisée pour montants perforés

Ergonomie :

• Piétement en L pour le passage des jambes
• Réglable en hauteur
• Course 300 mm (H 594 à 894 mm) ou 400 mm (H 694 à 1094 mm)
• Vitesse 12 mm/s
• Couple statique : 450 à 1200 N/m
• Couple dynamique : 200 à 550 N/m

Modularité :

• Réglable en hauteur par coulissement profilé aluminium sur patins PEHD
• Berceau profilé aluminium40x40 pour agrément des montants largeur M500 - M750 - M900 - 2M500 - 2M750 - 2M900...
• Embases de piétement réglables en profondeur pour adaptation du centre de gravité de la charge
• Possibilité de changer les pieds vérins par des roulettes
• 3 rainures pour écrou

Construction :

• Colonnes en profilé aluminium 150 x 70 mm
• Embase et support plateau en tôle RAL 7035 (disponible en RAL 7016)
• Chaque embase équipée de 2 pieds vérins
• Charge 350 kg (en estimant un plateau au maxi de 50 kg)
• Unité de contrôle 2 colonnes alimentation 220 V monophasé 50 Hz
• Télécommande à mémoire 4 positions

Sécurité :

• Système anti-pincement à l'avant et à l'arrière de chaque colonne
• Possibilité bords sensibles à la descente ou montée
• Descriptif technique colonne électrique:
• Colonne électrique composée de 2 profilés en aluminium anodisé guidés par des patins en plastique
• Profil intérieur actionné par un vérin situé à l’intérieur
• Rainures de montage sur 3 côtés (largeur 8 mm) pour montage de traverses, supports intermédiaires, ajouts et extensions sur la longueur totale de la jambe

2 longueurs disponibles :

A = 530 mm - Course jusqu’à 300 mm (soit au total 830 mm maxi) - B = 505 mm

A = 630 mm - Course jusqu’à 400 mm (soit au total 1030 mm maxi) - B = 605 mm

1. Plateau revêtement stratifié 4 chants droits

Plateau épaisseur 28 mm.

Aggloméré, ép. 26 mm (masse 650 kg/m3).

Face supérieure en stratifié, coloris maryland clair, ép. 1 mm.

Face inférieure contrebalancée en stratifié blanc ép. 1 mm.

4 chants droits PVC, ép. 2 mm.

1. Repose-pieds antifatigue fixe ajustable au pied

Ce repose-pieds antifatigue assure un mouvement des chevilles grâce à la barre en libre en pivotement. Le réglage en hauteur et profondeur est géré au pied afin de changer facilement de posture.

• Repose-pieds réglable avec le pied sur 2 positions en hauteur et 3 en profondeur.
• Réglage du repose-pieds en levant la barre par le pied et transfert de la barre dans les crantages choisis.
• Préréglage en hauteur par vis.
• Barre repose-pieds anti-dérapante en composite avec 1 face striée P 190 mm ou en aluminium P 80 mm.
• Largeur suivant celle de la structure du poste de travail.

1. Aménagement frontal

Montants perforés 60 x 30 mm

Cadre en montants perforés pour fixation sur le berceau arrière des postes de travail et permettre la suspension, l’organisation d’outillage, le support d'un éclairage et la fixation d'accessoires.

Montants 60x30 mm perforés au pas de 28 mm.

Traverses perforées pour passage de câbles.

2 possibilités de montage : Simple cadre avec 2 montants + 1 traverse avec noix d’angle ou 1 traverse et bouchons ou double cadre avec 3 montants + 2 traverses avec noix d’angle et noix en T ou 2 traverses et bouchons.

Panneaux perforés

Panneau perforé RAL 7035 pour accrochage ou maintien avec aimant.

Perforations L 13 x 9 mm au pas de 38 mm.

Largeurs identiques aux largeurs des postes de travail : M500 - M600 - M750 - M900 - M1200 - M1500 - M1800 - M2000.

Equerre pour montants perforés montage avant/arrière

Cette petite équerre assure la fixation d'une tablette sur des montants perforés afin d'aménager un poste de travail industriel.

Pour tablette jusqu’à profondeur 300 mm.

Inclinaison à +/- 30°.

Serrage par poignée.

Zingage blanc.

Dépassement des montants : 110 mm

Tablette réglable pour montants perforés

Tablette en acier pour un poste de travail industriel ergonomique. L'étagère est réglable en hauteur et en inclinaison grâce aux équerres (non incluses).

Charge maximale 40 kg.

A partir de Lg 1170 mm : oméga popé, charge 80 kg.

Peinture époxy RAL 7035 ou galvanisé.

Version galvanisée : 4 plis bords tombés.

1. Bloc tiroir et servante

Simplifiez le rangement dans votre atelier en ajoutant un bloc-tiroirs à coté ou sous vos postes de travail.

Nous proposons des blocs-tiroirs suspendus, à roulettes ou sur socle.

Les blocs-tiroirs sont un complément au poste de travail. La surface de rangement facilite l’organisation du poste de travail.
