Poste de travail ESD double face : notre dernière réalisation

174 Views

Notre dernière réalisation

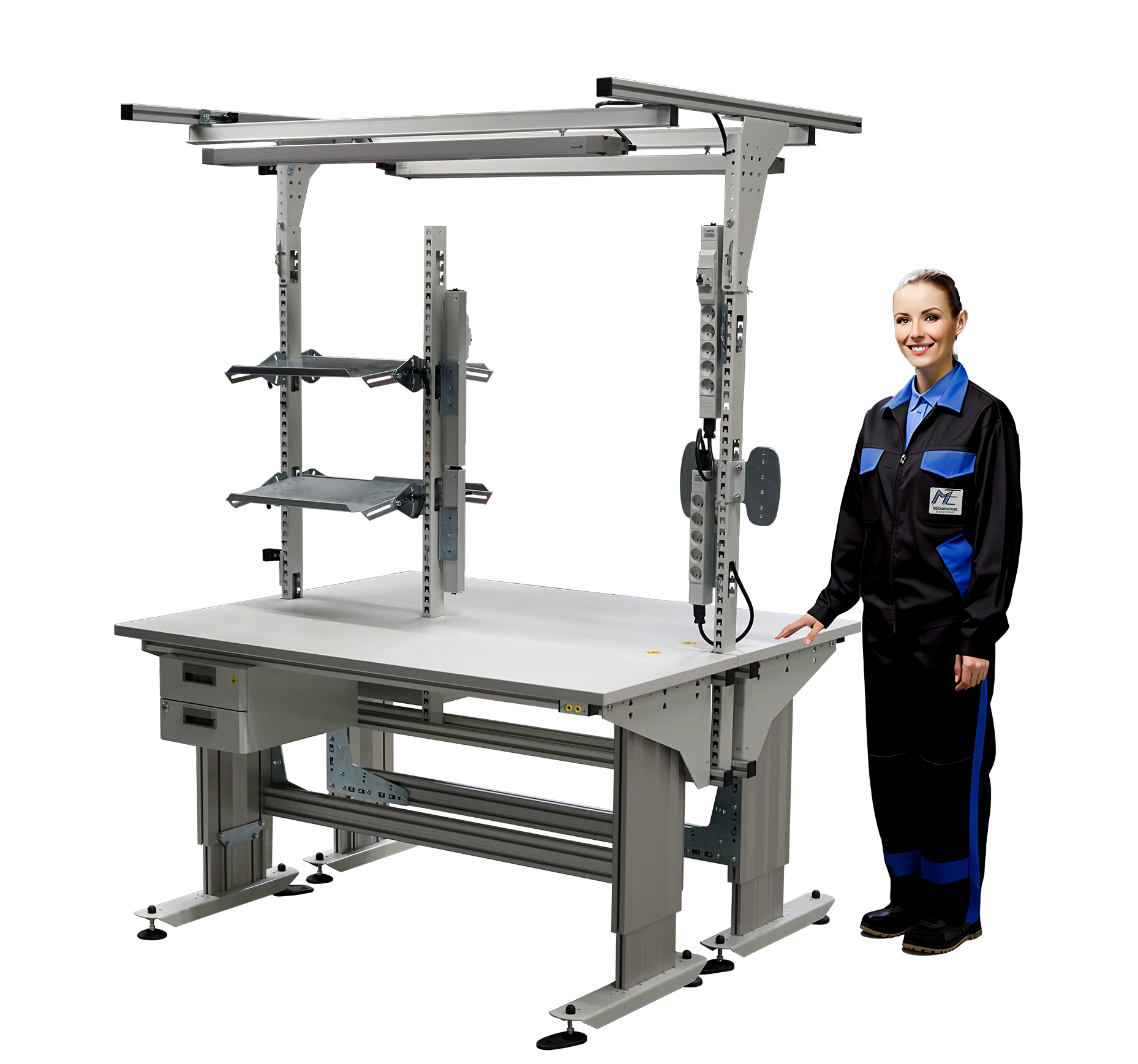

Un poste, deux opérateurs : poste de travail ESD double face sur montants perforés

Pour un spécialiste grenoblois de l'électronique et de l'automatisme, Mécamontage a étudié, fabriqué et livré monté un poste de travail ESD double face : deux plans de travail dos à dos autour d'un cadre frontal commun, équipés à l'identique des deux côtés.

faces de travail

28 mm

pas des montants perforés

CEI 61340-5-1

câblage ESD conforme

01 // Double face : travailler des deux côtés

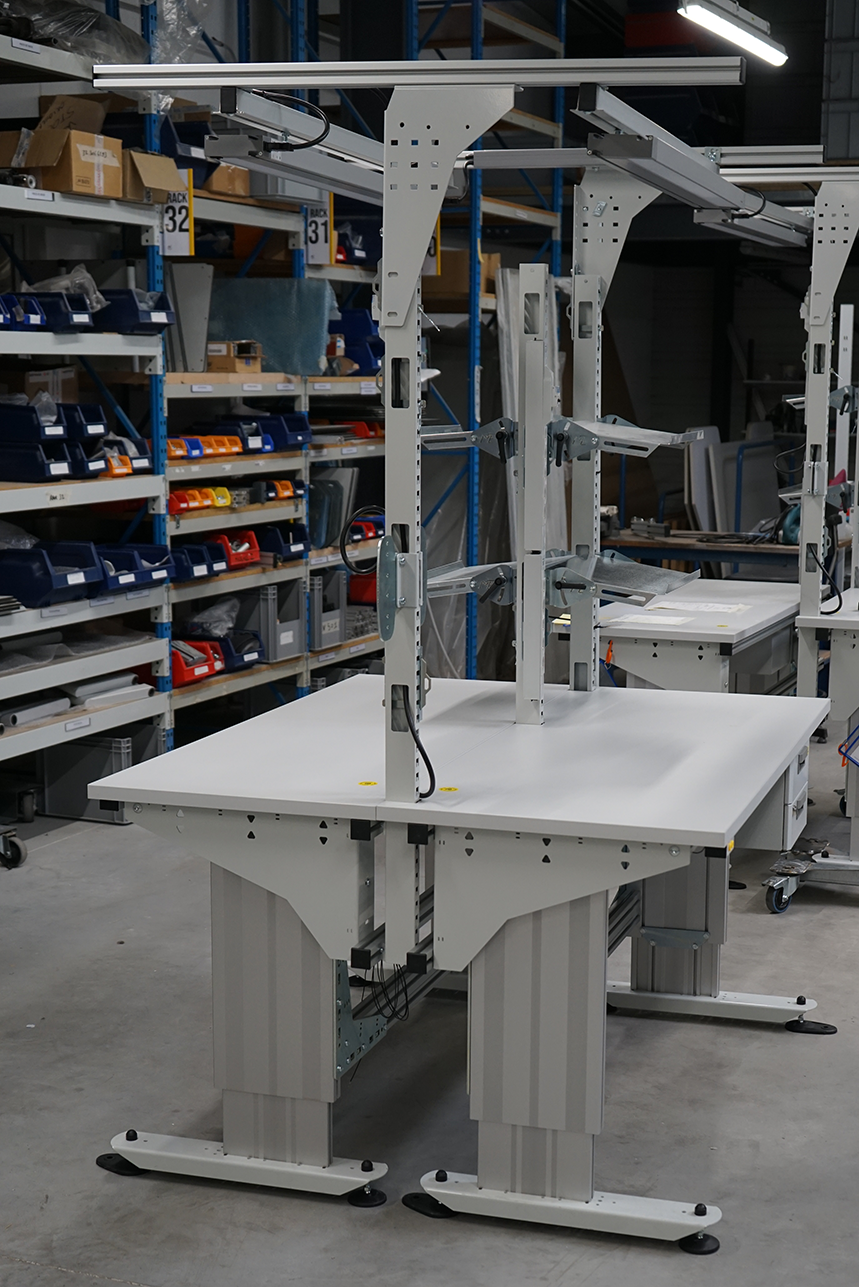

Le poste se travaille des deux côtés : un opérateur sur chaque face, un cadre frontal partagé au centre. Les deux postes de travail bénéficient du même aménagement, sur une structure commune.

■	Sur chaque face, structure Evo Key ou Evo memory 1530 x 600 mm
■	Hauteur réglable sous plateau de 698 à 1098 mm
■	Piètement en L pour le passage des jambes
■	Charge admissible 350 kg par face

02 // Aménagement frontal

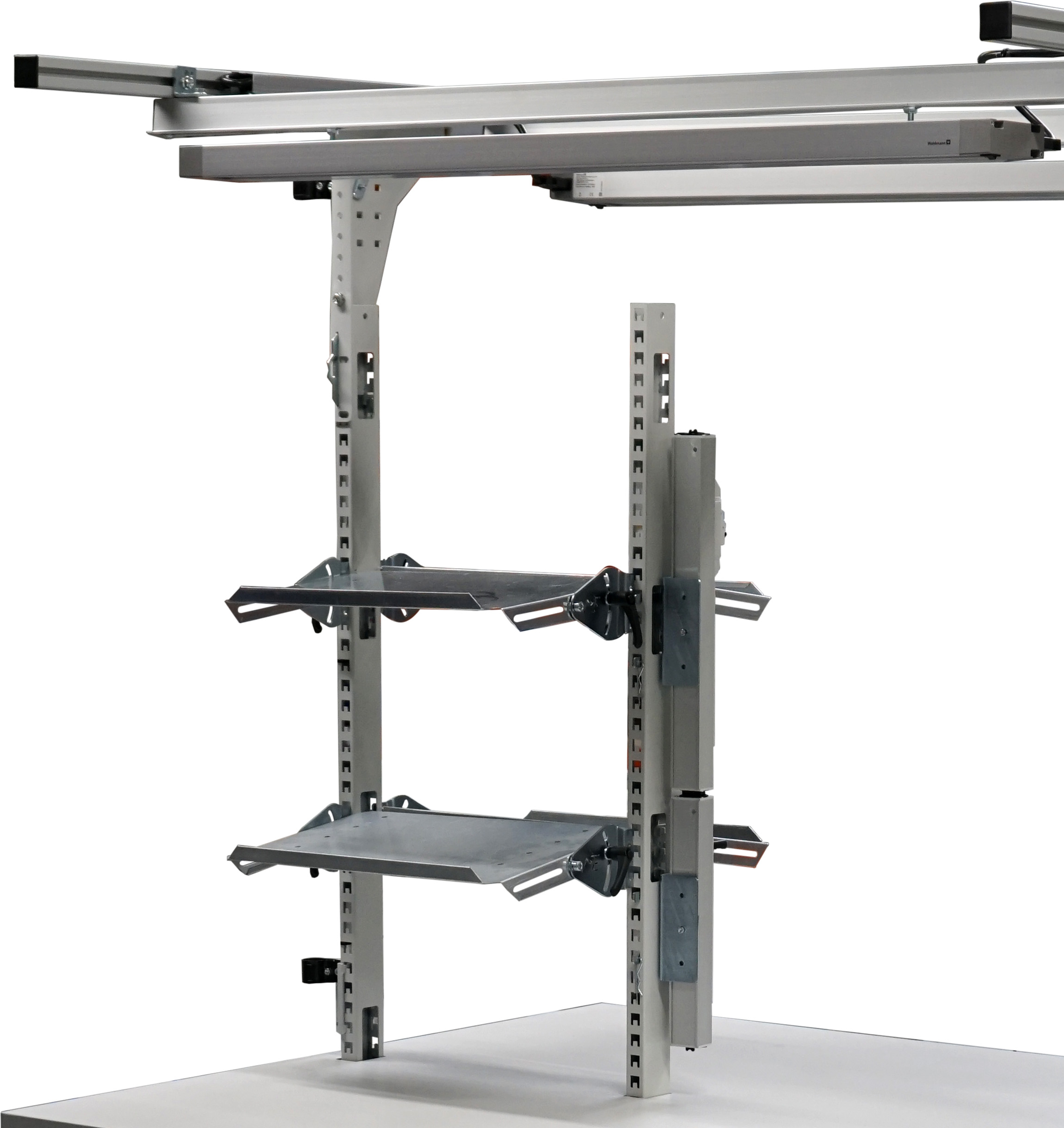

Le cadre frontal est réalisé en montants perforés à double crantage au pas de 28 mm, avec passage de câbles à l'intérieur des montants. Sur chaque face :

■	Tablettes 470 x 300 mm, charge 80 kg, inclinables à 30°
■	Rampe LED 40 W 5000 K, diffuseur anti-éblouissement, 1100 lux moyen à 1 m
■	Bras articulé pour écran jusqu'à 24" + support mini UC
■	Électrification : perche électrique et blocs 5 prises avec disjoncteur différentiel 30 mA

03 // Protection ESD

Chaque face est protégée contre les décharges électrostatiques, pour la manipulation de composants électroniques sensibles :

■	Plateau stratifié ESD ép. 30 mm, chants PVC 2 mm
■	Point de masse sur le plateau, raccordé par cordon

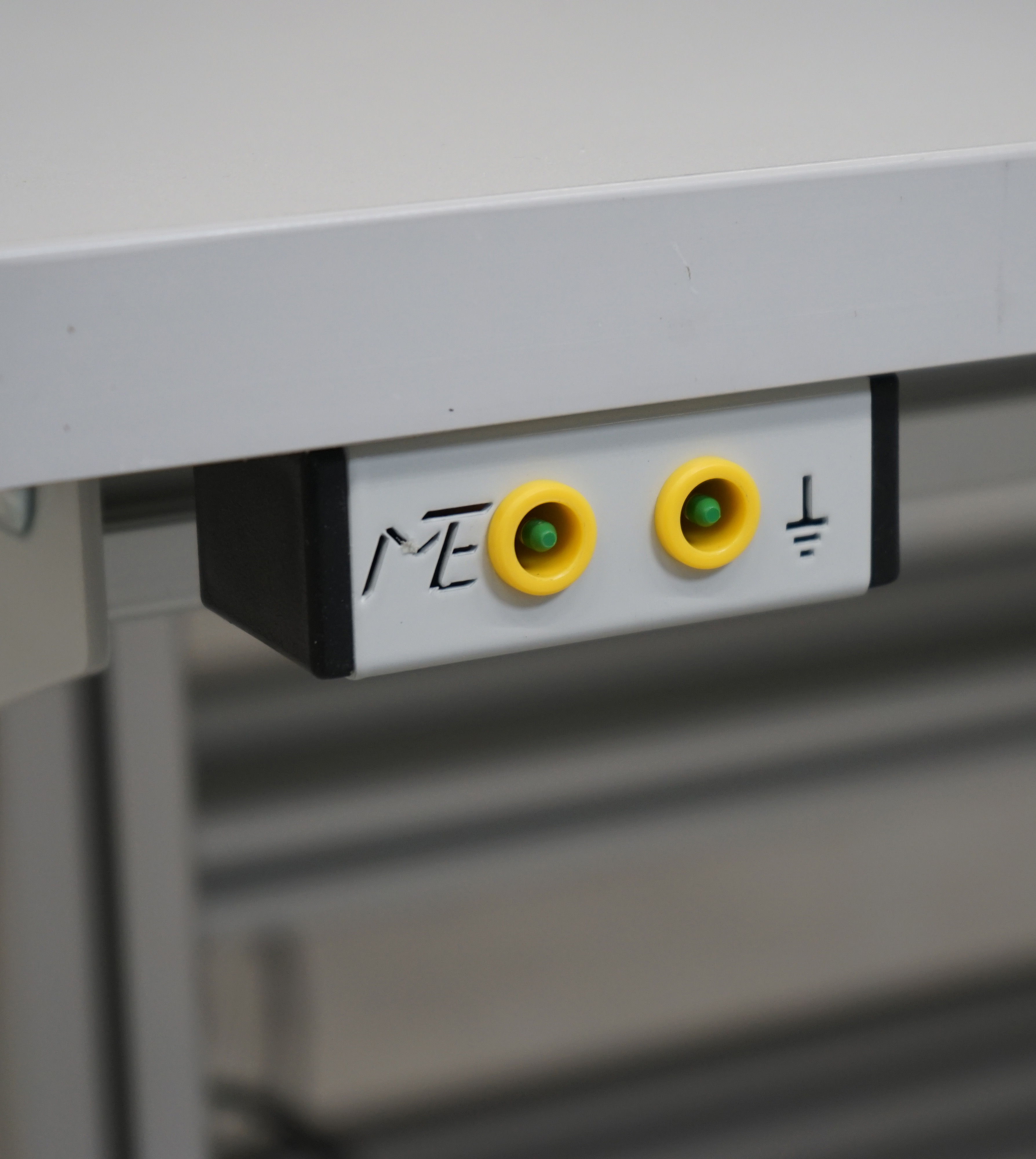

■	Bornier opérateur + bracelet avec cordon
■	Câblage contrôlé, conforme à la norme CEI 61340-5-1

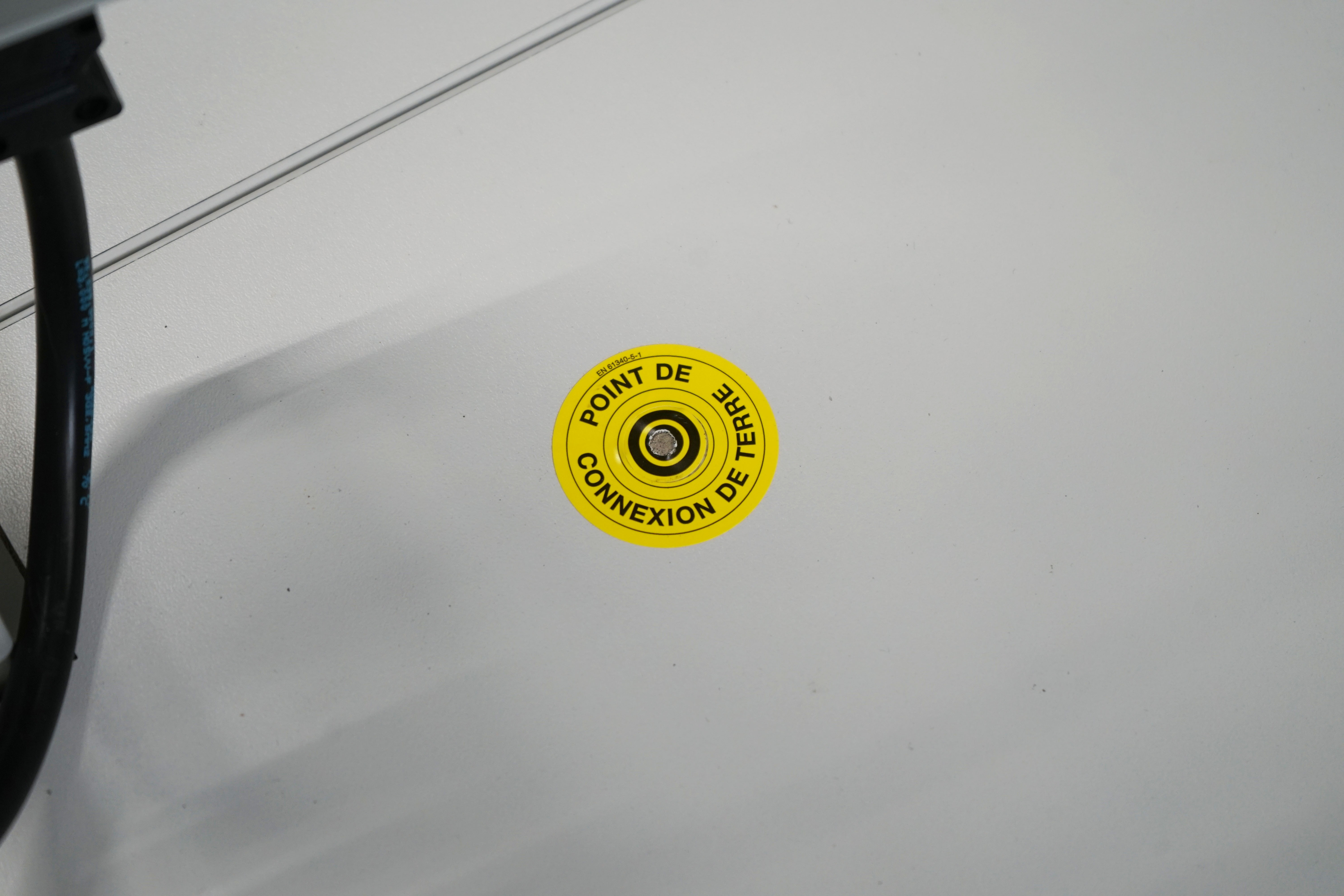

Point de connexion de terre sur le plateau

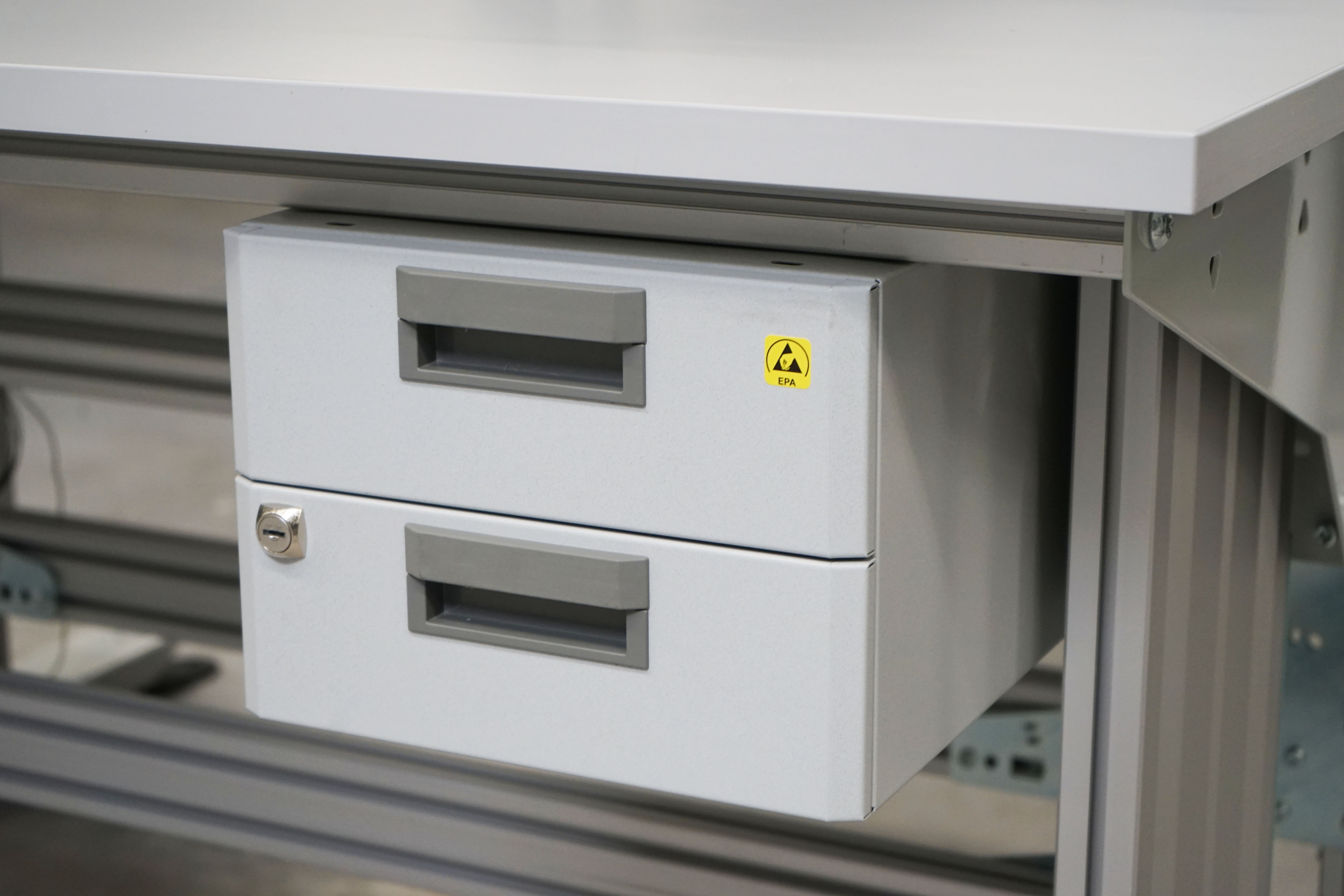

Bloc 2 tiroirs à serrure sous plateau

La réalisation en bref

Configuration	Double face, cadre frontal commun
Structure	TPALR 1530 x 600 mm, réglage par clé
Cadre frontal	Montants perforés RAL 7035, H 1359 mm
Éclairage	Rampe LED 40 W, 5000 K
Plan de travail	Stratifié ESD, ép. 30 mm
Norme ESD	CEI 61340-5-1
Assise	Sièges ESD sur roulettes
Livraison	Poste livré monté

Questions fréquentes

Qu'est-ce qu'un poste de travail ESD double face ?

C'est un poste qui se travaille des deux côtés : deux plans de travail dos à dos partagent un même cadre frontal central, équipé pour chacun des deux opérateurs.

Quelle norme s'applique à un poste de travail ESD ?

La norme CEI 61340-5-1 encadre la protection des composants électroniques sensibles aux décharges électrostatiques. Sur ce poste, le câblage ESD du plateau et de la connectique opérateur est contrôlé et conforme à cette norme.

Peut-on faire évoluer l'aménagement frontal après l'installation ?

Oui. La double perforation au pas de 28 mm des montants permet d'ajouter, déplacer ou remplacer tablettes, éclairage ou supports écran à tout moment, sans modification structurelle du poste.

Un projet de poste ESD ?

Simple ou double face, nous étudions votre poste sur mesure.
